1、用途
本產品適用于發電、治金、化工、港口等惡劣環境作移動設備之間電器連接
型號：YGCB,YGCPB YGVFBYGVFPB
額定電壓：0.6/KV
工作溫度：-60℃~+180℃
2、結構如下圖
| YGCB結構圖 | 1、導體：鍍錫銅絲或銅絲 | YGCPB結構圖 | 1、導體：鍍錫銅絲或銅絲 | |
 | 2、絕緣層：硅橡膠 |  | 2、絕緣層：硅橡膠 | |
| 3、繞包層：阻燃無紡布 | 3、繞包層：阻燃無紡布 | |||
| 4、護層：硅橡膠 | 4、屏蔽層：鍍錫銅絲或銅絲 | |||
| 5、繞包層：阻燃無紡布 | ||||
| 6、護層：硅橡膠 | ||||
型號：YGVFBYGVFPB
額定電壓：0.6/1KV
工作溫度：-40℃~+70℃
| YGVFB結構圖 | 1、導體：鍍錫銅絲或銅絲 | YGVFPB結構圖 | 1、導體：鍍錫銅絲或銅絲 | |
 | 2、絕緣層：硅橡膠 |  | 2、絕緣層：硅橡膠 | |
| 3、繞包層：阻燃無紡布 | 3、繞包層：阻燃無紡布 | |||
| 4、護層：丁腈聚合物 | 4、屏蔽層：鍍錫銅絲或銅絲 | |||
| 5、繞包層：阻燃無紡布 | ||||
| 6、護層：丁腈聚合物 | ||||

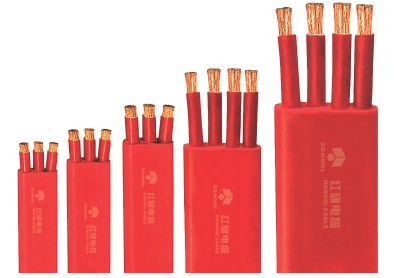

扁形硅橡膠電纜規格及參考數據
| 標稱截面 | 導體結構 | 電纜外徑寬×厚（mm） | 計算重量（kg/km） |
| 根數/直徑（mm） | |||
| 4×1.0 | 32/0.20 | 16.4×5.6 | 162.0 |
| 6×1.0 | 32/0.20 | 23.6×5.6 | 250.0 |
| 8×1.0 | 32/0.20 | 30.8×5.6 | 334.0 |
| 14×1.0 | 32/0.20 | 53.9×5.6 | 571.0 |
| 21×1.0 | 32/0.20 | 57×9.0 | 956.0 |
| 24×1.0 | 32/0.20 | 65×9.0 | 1029.0 |
| 4×1.5 | 32/0.25 | 17.2×5.8 | 200.0 |
| 7×1.5 | 30/0.25 | 26.5×5.8 | 316.0 |
| 10×1.5 | 30/0.25 | 35.8×5.8 | 432.0 |
| 15×1.5 | 30/0.25 | 43×7.0 | 631.0 |
| 21×1.5 | 30/0.25 | 59×7.0 | 871.0 |
| 3×2.5 | 19/0.41 | 18.3×7.1 | 257.0 |
| 4×2.5 | 19/0.41 | 23.9×7.1 | 337.0 |
| 8×2.5 | 19/0.41 | 46.3×7.1 | 657.0 |
| 12×2.5 | 19/0.41 | 68.7×7.1 | 708.0 |
| 18×2.5 | 19/0.41 | 65.5×13 | 1656.0 |
| 3×4.0 | 19/0.52 | 20.9×8.4 | 361.0 |
| 4×4.0 | 19/0.52 | 27.1×8.4 | 431.0 |
| 5×4.0 | 19/0.52 | 33.4×8.4 | 583.0 |
| 10×4.0 | 19/0.63 | 64.9×8.4 | 1140.0 |
| 3×6.0 | 19/0.63 | 23.6×9.2 | 468.0 |
| 4×6.0 | 19/0.63 | 30.8×9.2 | 614.0 |
| 5×6.0 | 19/0.63 | 38.0×9.2 | 767.0 |
| 6×6.0 | 37/0.58 | 45.2×9.2 | 921.0 |
| 3×10.0 | 37/0.58 | 29.5×11.5 | 745.0 |
| 4×10.0 | 37/0.58 | 38.5×11.5 | 978.0 |
| 5×10.0 | 37/0.58 | 47.5×11.5 | 1205.0 |
| 6×10.0 | 119/0.41 | 56.5×11.5 | 1423.0 |
| 3×16.0 | 119/0.41 | 35.5×13.5 | 1070.0 |
| 4×16.0 | 98/0.58 | 46.5×13.5 | 1410.0 |
| 3×25.0 | 98/0.58 | 42.4×16.0 | 1563.0 |
| 4×25.0 | 133/0.58 | 55.3×16.0 | 2051.0 |
| 3×35.0 | 133/0.58 | 46.1×17.3 | 1941.0 |
| 5×35.0 | 189/0.58 | 75.3×17.3 | 3190.0 |
| 3×50.0 | 189/0.58 | 54.7×20.1 | 2698.0 |
| 5×50.0 | 366/0.58 | 89.3×20.1 | 4436.0 |
| 3×70.0 | 366/0.52 | 62.2×22.6 | 3545.0 |
| 4×70.0 | 448/0.52 | 82×22.6 | 2173.0 |
| 3×95.0 | 448/0.52 | 72.1×26.7 | 4832.0 |
| 4×95.0 | 448/0.52 | 94.8×26.7 | 6387.0 |
