| 標稱截面（mm) | 20℃導體電阻不大于Ω/KM | 技術指標 | ||||
| 不鍍錫 | 鍍錫 | 20℃時絕緣電阻不小于Ω/KM | 耐熱試驗 | 試驗 電壓 | ||
| 4.0 | 4.95 | 5.09 | 0.210 | 電纜經受200℃±2℃加熱時間為120h的耐熱試驗，冷卻4h后，絕緣層表面沒有目力可見裂痕 | 交流50Hz3500V電壓試驗5min不擊穿 | |
| 6.0 | 3.30 | 3.39 | ||||
| 10.0 | 1.91 | 1.95 | ||||
| 16.0 | 1.21 | 1.24 | ||||
| 25.0 | 0.780 | 0.795 | ||||
| 35.0 | 0.554 | 0.565 | ||||
| 50.0 | 0.386 | 0.393 | ||||
| 70.0 | 0.272 | 0.277 | 35 | |||
| 95.0 | 0.206 | 0.210 | ||||
| 阻燃性 | 符合GB12666.5-90氧指數大于32，高于B類要求 | |||||
一、用途
適合于在環境溫度180°以下的惡劣環境中，如移動電器設備連接，鋼鐵、能源、冶金，化工工業，港口和礦山，具有耐高溫、耐油、耐腐蝕的能力。
二、使用特性
工作溫度：溫度不超過180°及以下，額定電壓U0/U：600／1000V，最低環境溫度：固定敷設：60℃非固定鋪設：-20℃最小曲線半徑：不小于電纜外徑的四倍
三、主要技術參數
四、型號及名稱
| 型號 | 名稱 |
| DHTGGR | 銅芯硅橡膠絕緣和護套軟電纜 |
| DHTGGRx | 鍍錫銅芯硅橡膠絕緣和護套軟電纜 |
| DHTFGR | 銅芯氟塑料絕緣硅橡膠護套軟電纜 |
| DHTFGRx | 鍍錫銅芯氟塑料絕緣硅橡膠護套軟電纜 |
| DHTGVtR | 銅芯硅橡膠絕緣橡膠護套軟電纜 |
| DHTGVtRx | 鍍錫銅芯硅橡膠絕緣塑料彈性體護套軟電纜 |
| DHTGGRP | 銅芯硅橡膠絕緣和護套銅絲編織屏蔽軟電纜 |
| DHTGVtR22 | 銅芯硅橡膠絕緣鋼帶鎧裝硅橡膠護套軟電纜 |

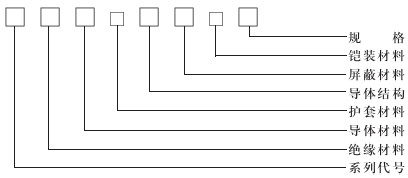

五、型號說明
| 項目 | 代號 | 說明 |
| 系列代號 | DHT | 特種電力電纜 |
| 絕緣材料 |
G F |
硅橡膠 氟塑料 |
| 屏蔽材料 | P | 銅絲編織 |
| 鎧裝材料 |
2Z 3Z |
鋼帶鎧裝 細鋼絲鎧裝 |
| 護套材料 |
G V1 |
硅橡膠 PVC彈性體塑料（阻燃性） |
| 導體材料 |
/ X |
銅絲省略 鍍錫銅絲 |
| 導體結構 | R | 多股軟導體 |
| 規格 | 芯數*載面（N*S) | |
| N:2,3,4,5 | ||
| S:4~95(mm2） |
六、電纜規格：
| 標稱截面（mm2） | 導體結構 | 電纜近似外徑（mm） | 計算重量（kg/km） |
| 根數/直徑（mm） | |||
| 2*4 | 19/0.52 | 12.5 | 194.0 |
| 2*6 | 19/0.63 | 16.2 | 330.0 |
| 2*10 | 37/0.58 | 21.2 | 390.0 |
| 2*16 | 119/0.41 | 23.5 | 670.0 |
| 2*25 | 98/0.58 | 27.0 | 984.0 |
| 2*35 | 133/0.58 | 31.4 | 1276.0 |
| 2*50 | 189/0.58 | 36.5 | 1770.0 |
| 2*70 | 366/0.52 | 41.4 | 2273.0 |
| 2*95 | 448/0.52 | 46.8 | 3051.0 |
| 標稱截面（mm2） | 導體結構 | 電纜近似外徑（mm） | 計算重量（kg/km） |
| 根數/直徑（mm） | |||
| 3*4 | 19/0.52 | 14.0 | 217 |
| 3*6 | 19/0.63 | 17.0 | 373.0 |
| 3*10 | 37/0.58 | 22.7 | 665.0 |
| 3*16 | 119/0.41 | 24.5 | 890.0 |
| 3*25 | 98/0.58 | 28.6 | 1351.0 |
| 3*35 | 133/0.58 | 32.6 | 1744.0 |
| 3*50 | 198/0.58 | 38.1 | 2357.0 |
| 3*70 | 366/0.52 | 43.2 | 3140.0 |
| 3*95 | 448/0.52 | 49.6 | 4224.0 |
| 標稱截面（mm2） | 導體結構 | 電纜近似外徑（mm） | 計算重量（kg/km） |
| 根數/直徑（mm） | |||
| 4*4 | 19/0.52 | 15.1 | 334.0 |
| 4*6 | 19/0.63 | 18.1 | 483.0 |
| 4*10 | 37/0.58 | 23.7 | 838.0 |
| 4*16 | 119/0.41 | 26.0 | 1137.0 |
| 4*25 | 98/0.58 | 32.1 | 1750.0 |
| 4*35 | 133/0.58 | 36.1 | 2258.0 |
| 4*50 | 189/0.58 | 42.2 | 3052.2 |
| 4*70 | 366/0.52 | 45.7 | 3932.0 |
| 4*95 | 448/0.52 | 54.3 | 5431.0 |
| 標稱截面（mm2） | 導體結構 | 電纜近似外徑（mm） | 計算重量（kg/km） |
| 根數/直徑（mm） | |||
| 5*4 | 19/0.52 | 16.0 | 415.0 |
| 5*6 | 19/0.63 | 20.1 | 598.0 |
| 5*10 | 37/0.58 | 26.1 | 1026.0 |
| 5*16 | 119/0.41 | 29.7 | 1410.0 |
| 5*25 | 98/0.58 | 35.5 | 2159.0 |
| 5*35 | 133/0.58 | 39.3 | 2709.0 |
| 5*50 | 189/0.58 | 44.5 | 3638.0 |
| 5*70 | 366/0.52 | 50.2 | 4827.0 |
| 5*95 | 448/0.52 | 59.5 | 6659.0 |
| 標稱截面（mm2） | 導體結構 | 電纜近似外徑（mm） | 計算重量（kg/km） |
| 根數/直徑（mm） | |||
| 3 4+1 2.5 | 19/0.52+19/0.41 | 15.1 | 325.0 |
| 3 6+1 4 | 19/0.63+19/0.52 | 18.1 | 460.0 |
| 3 10+1 6 | 37/0.58+19/0.63 | 23.7 | 805.0 |
| 3 16+1 10 | 119/0.41+37/0.58 | 26.0 | 1087.0 |
| 3 25+1 16 | 98/0.58+119/0.41 | 32.1 | 1670.0 |
| 3 35+1 16 | 133/0.58+119/0.41 | 36.1 | 2087.0 |
| 3 50+1 25 | 189/0.58+98/0.58 | 42.2 | 2827.0 |
| 3 70+1 35 | 366/0.52+133/0.58 | 45.7 | 3617.0 |
| 3 95+1 50 | 448/0.52+189/0.58 | 54.3 | 5026 |
| 標稱截面（mm2） | 導體結構 | 電纜近似外徑（mm） | 計算重量（kg/km） |
| 根數/直徑（mm） | |||
| 3*4+2*2.5 | 19/0.52+19/0.41 | 16.0 | 388.0 |
| 3*6+2*4 | 19/0.63+19/0.52 | 20.1 | 562.0 |
| 3*10+2*6 | 37/0.58+19/0.63 | 26.1 | 954.0 |
| 3*16+2*10 | 119/0.41+37/0.58 | 29.7 | 1302.0 |
| 3*25+2*16 | 98/0.58+119/0.41 | 35.5 | 1997.0 |
| 3*35+2*16 | 133/0.58+119/0.41 | 39.3 | 2367.0 |
| 3*50+2*25 | 189/0.58+98/0.58 | 44.5 | 3188.0 |
| 3*70+2*35 | 366/0.52+133/0.58 | 50.2 | 4197.0 |
| 3*95+2*50 | 448/0.52+189/0.58 | 59.5 | 5849.0 |
| 標稱截面（mm2） | 導體結構 | 電纜近似外徑（mm） | 計算重量（kg/km） |
| 根數/直徑（mm） | |||
| 3*4+2*2.5 | 19/0.52+19/0.41 | 16.0 | 388.0 |
| 3*6+2*4 | 19/0.63+19/0.52 | 20.1 | 562.0 |
| 3*10+2*6 | 37/0.58+19/0.63 | 26.1 | 954.0 |
| 3*16+2*10 | 119/0.41+37/0.58 | 29.7 | 1302.0 |
| 3*25+2*16 | 98/0.58+119/0.41 | 35.5 | 1997.0 |
| 3*35+2*16 | 133/0.58+119/0.41 | 39.3 | 2367.0 |
| 3*50+2*25 | 189/0.58+98/0.58 | 44.5 | 3188.0 |
| 3*70+2*35 | 366/0.52+133/0.58 | 50.2 | 4197.0 |
| 3*95+2*50 | 448/0.52+189/0.58 | 59.5 | 5849.0 |
| 標稱截面（mm2） | 導體結構 | 電纜近似外徑（mm） | 計算重量（kg/km） |
| 根數/直徑（mm） | |||
| 4*4+1*2.5 | 19/0.52+19/0.41 | 16.0 | 400.0 |
| 4*6+1*4 | 19/0.63+19/0.52 | 20.1 | 580.0 |
| 4*10+1*6 | 37/0.58+19/0.63 | 26.1 | 990.0 |
| 4*16+1*10 | 119/0.41+37/0.58 | 29.7 | 1356.0 |
| 4*25+1*16 | 98/0.58+119/0.41 | 35.5 | 2078.0 |
| 4*35+1*16 | 133/0.58+119/0.41 | 39.3 | 2538.0 |
| 4*50+1*25 | 189/0.58+98/0.58 | 44.5 | 3413.0 |
| 4*70+1*35 | 366/0.52+133/0.58 | 50.2 | 4512.0 |
| 4*95+1*50 | 448/0.52+189/0.58 | 59.5 | 6245.0 |
