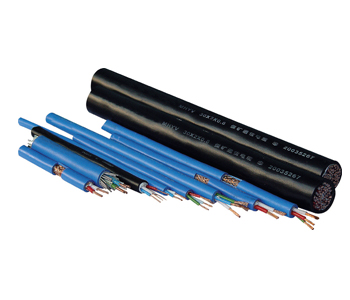

煤礦用阻燃橡套電纜

煤礦用阻燃通信電纜(MT818.14-1999 Q/CB-11-2008)



一、用途
本產品適用于煤井下監測，控制系統作低頻信號傳輸線
二、型號、名稱

                型號                名稱                主要使用范圍
                MHYV                煤礦用聚氯乙烯絕緣氯乙烯護套通信電纜                用于礦場作普通信號傳輸，適用于固定敷設
                MHYVR                煤礦用聚氯乙烯絕緣聚氯乙烯護套通信軟電纜                用于礦場作普通信號傳輸，可移動使用
                MHYVP                煤礦用聚乙烯絕緣編織屏蔽聚氯乙烯護套通信電纜                用于礦場作普通信號傳輸，適用于固定敷設
                MHYVRP                煤礦用聚乙烯絕緣編織屏蔽聚氯乙烯護套通信軟電纜                用于礦場作普通信號傳輸，電纜較柔軟
                MHYBV                煤礦用聚乙烯絕緣鍍鋅鋼絲編織鎧裝聚氯乙烯護套通信電纜                用于機械沖擊較高的場合主信號傳輸
                MHY32                煤礦用聚乙烯絕緣鋼絲鎧裝聚乙烯護套通信電纜                用于平港，豎井或斜井而作主信號傳輸


三、電纜的規格
MHYVRP

                型號                標稱截面(mm2)
                0.75                1.0                1.5                0.75                1.0                1.5
                芯數                對數
                MHYV                2~7                2~10
                MHYVR                2~7                2~10
                MHYVP                2~7                2~10
                MHYVRP                2~7                2~10
                MHYBV                2~7                2~10
                MHY32                -                3~7                2~19


四、電纜結構參數
表1、MHYV型煤礦用聚乙烯絕緣聚氯乙烯護套通信電纜

                規格                導體種類                絕緣標稱厚度mm                外護套標稱厚度mm                電纜外徑≤mm
                1*2*0.75                1                0.5                1.6                8.5
                1*2*0.75                2                0.5                1.6                8.5
                1*2*1.0                1                0.5                1.6                8.7


                規格                導體種類                絕緣標稱厚度mm                外護套標稱厚度mm                電纜外徑≤mm
                1*2*1.0                2                0.6                1.6                9.2
                1*2*1.5                1                0.5                1.6                9.0
                1*2*1.5                2                0.6                1.6                9.8
                1*2*0.75                1                0.5                1.6                8.5
                1*3*0.75                2                0.6                1.6                8.8
                1*3*1.0                1                0.5                1.6                9.0
                1*3*1.0                2                0.6                1.6                9.6
                1*3*1.5                1                0.5                1.6                9.4
                1*3*1.5                2                0.6                1.6                10.2
                1*4*0.75                1                0.5                1.6                9.0
                1*4*0.75                2                0.6                1.6                9.3
                1*4*1.0                1                0.5                1.6                9.5
                1*4*1.0                2                0.6                1.6                10.2
                1*4*1.5                1                0.5                1.6                10.0
                1*4*1.5                2                0.6                1.6                11.0
                1*5*0.75                1                0.5                1.6                9.6
                1*5*0.75                2                0.6                1.6                10.0
                1*5*1.0                1                0.5                1.6                10.0
                1*5*1.0                2                0.6                1.6                11.0
                1*5*1.5                1                0.5                1.6                10.7
                1*5*1.5                2                0.6                1.6                11.7
                1*6*0.75                1                0.5                1.6                10.2
                1*6*0.75                2                0.6                1.6                10.6
                1*6*1.0                1                0.5                1.6                10.8
                1*6*1.0                2                0.6                1.6                11.7
                1*6*1.5                1                0.5                1.6                11.5
                1*6*1.5                2                0.6                1.6                12.5
                1*7*0.75                1                0.5                1.6                10.2
                1*6*0.75                2                0.6                1.6                10.6
                1*6*1.0                1                0.5                1.6                10.8



                規格                導體種類                絕緣標稱厚度mm                外護套標稱厚度mm                電纜外徑≤mm
                1*7*1.0                2                0.6                1.6                11.7
                1*7*1.5                1                0.5                1.6                11.5
                1*7*1.5                2                0.6                1.6                12.5
                2*2*0.75                1                0.5                1.6                10.7
                2*2*0.75                2                0.6                1.6                11.2
                2*2*1.0                1                0.5                1.6                11.4
                2*2*1.0                2                0.6                1.6                12.5
                3*2*1.5                1                0.5                1.6                12.1
                3*2*1.5                2                0.6                1.6                13.4
                3*2*0.75                1                0.5                1.6                11.2
                3*2*0.75                2                0.6                1.6                11.7
                3*2*1.0                1                0.5                1.6                12.0
                3*2*1.0                2                0.6                1.6                13.1
                3*2*1.5                1                0.5                1.6                12.7
                4*2*1.5                2                0.6                1.6                14.0
                4*2*0.75                1                0.5                1.6                12.1
                4*2*0.75                2                0.6                1.6                12.7
                4*2*1.0                1                0.5                1.6                13.0
                4*2*1.0                2                0.6                1.6                14.2
                4*2*1.5                1                0.5                1.6                13.7
                4*2*1.5                2                0.6                1.6                15.2
                5*2*0.75                1                0.5                1.6                13.0
                5*2*0.75                2                0.6                1.6                13.6
                5*2*1.0                1                0.5                1.6                13.8
                5*2*1.0                2                0.6                1.6                15.3
                5*2*1.5                1                0.5                1.6                14.9
                5*2*1.5                2                0.6                1.6                16.5
                7*2*0.75                1                0.5                1.6                14.0
                7*2*0.75                2                0.6                1.6                14.7
                7*2*1.0                1                0.5                1.6                14.9
                7*2*1.0                2                0.6                1.6                16.6
                7*2*1.5                1                0.5                1.6                16.8


                規格                導體種類                絕緣標稱厚度mm                外護套標稱厚度mm                電纜外徑≤mm
                7*7*1.5                2                0.6                1.6                18.0
                10*2*0.75                1                0.5                1.6                17.2
                10*2*0.75                2                0.5                1.6                18.2
                10*2*1.0                1                0.5                2.0                20.2
                10*2*1.0                2                0.6                2.0                22.5
                10*2*1.5                1                0.5                2.0                22.0
                10*2*1.5                2                0.6                2.0                24.0


表2MHYVR型煤礦用聚氯乙烯絕緣氯乙烯絕緣氯乙烯護套軟信電纜

                規格                導體種類                絕緣標稱厚度mm                外護套標稱厚度mm                電纜外徑mm
                1*2*0.75                6                0.6                1.6                8.5
                1*2*1.0                5                0.5                1.6                9.3
                1*2*1.5                5                0.6                1.6                10.0
                1*3*0.75                6                0.5                1.6                8.9
                1*3*1.0                5                0.6                1.6                9.7
                1*3*1.5                5                0.5                1.6                10.4
                1*4*0.75                6                0.6                1.6                9.4
                1*4*1.0                5                0.5                1.6                10.4
                1*4*1.5                5                0.6                1.6                11.1
                1*5*0.75                6                0.5                1.6                10.0
                1*5*1.0                5                0.6                1.6                11.1
                1*5*1.5                5                0.5                1.6                12.0
                1*6*0.75                6                0.6                1.6                10.7
                1*6*1.0                5                0.5                1.6                12.0
                1*6*1.5                5                0.6                1.6                12.8
                1*7*0.75                6                0.5                1.6                10.7
                1*7*1.0                5                0.6                1.6                12.0
                1*7*1.5                5                0.5                1.6                12.8
                2*2*0.75                6                0.6                1.6                11.3
                2*2*1.0                5                0.5                1.6                12.6
                2*2*1.5                5                0.6                1.6                13.7
                3*2*0.75                6                0.5                1.6                12.0
                3*2*1.0                5                0.6                1.6                13.3


                規格                導體種類                絕緣標稱厚度mm                外護套標稱厚度mm                電纜外徑≤mm
                10*2*0.75                6                0.5                1.6                18.4
                10*2*1.0                5                0.6                1.6                22.8
                10*2*1.5                5                0.6                1.6                25.0
                3*2*1.5                5                0.6                1.6                14.4
                4*2*0.75                6                0.5                1.6                12.8
                4*2*1.0                5                0.6                1.6                14.4
                4*2*1.5                5                0.6                1.6                15.6
                5*2*0.75                6                0.5                1.6                13.8
                5*2*1.0                5                0.6                1.6                15.6
                5*2*1.5                5                0.6                1.6                17.0
                7*2*0.75                6                0.5                1.6                15.0
                7*2*1.0                5                0.6                1.6                16.8
                7*2*1.5                5                0.6                1.6                18.3


表3MHYVP型煤礦用聚氯乙烯絕緣氯乙烯絕緣氯乙烯護套軟信電纜

                規格                導體種類                絕緣標稱厚度mm                內護套標稱厚度 mm                編織單線直徑 mm                外護套標稱厚度 mm                電纜外徑≤mm
                1*2*0.75                1                0.6                1.5                0.15                1.6                11.8
                1*2*0.75                2                0.5                1.5                0.15                1.6                12.1
                1*2*1.0                1                0.6                1.5                0.15                1.6                12.1
                1*2*1.0                2                0.5                1.5                0.15                1.6                12.1
                1*2*1.0                1                0.6                1.5                0.15                1.6                12.8
                1*2*1.5                2                0.5                1.5                0.15                1.6                12.6
                1*2*1.5                1                0.6                1.5                0.15                1.6                13.4
                1*3*0.75                2                0.5                1.5                0.15                1.6                12.0
                1*3*0.75                1                0.6                1.5                0.15                1.6                12.4
                1*3*1.0                2                0.5                1.5                0.15                1.6                12.6
                1*3*1.0                1                0.6                1.5                0.15                1.6                13.2
                1*3*1.5                2                0.5                1.5                0.15                1.6                13.0
                1*3*1.5                1                0.6                1.5                0.15                1.6                13.8
                1*4*0.75                2                0.5                1.5                0.15                1.6                12.6
                1*4*0.75                1                0.6                1.5                0.15                1.6                13.0
                1*4*1.0                2                0.5                1.5                0.15                1.6                13.2
                1*4*1.0                1                0.6                1.5                0.15                1.6                14.0
                1*4*1.5                2                0.5                1.5                0.15                1.6                13.6


                規格                導體種類                絕緣標稱厚度mm                內護套標稱厚度mm                編織單線直徑mm                外護套標稱厚度mm                電纜外徑≤mm
                1*4*1.5                2                0.5                1.5                0.20                1.6                17.0
                1*5*0.75                1                0.6                1.5                0.15                1.6                17.5
                1*5*1.0                2                0.5                1.5                0.15                1.6                14.7
                1*2*1.0                1                0.6                1.5                0.15                1.6                13.2
                1*5*1.5                2                0.5                1.5                0.20                1.6                13.5
                1*5*1.5                1                0.6                1.5                0.20                1.6                13.6
                1*7*0.75                2                0.5                1.5                0.20                1.6                14.8
                1*7*0.75                1                0.6                1.5                0.20                1.6                14.5
                1*7*1.0                2                0.5                1.5                0.20                1.6                15.5
                1*7*1.0                2                0.6                1.5                0.20                1.6                14.8
                1*7*1.5                1                0.5                1.5                0.20                1.6                14.2
                2*2*1.5                2                0.6                1.5                0.20                1.6                14.4
                3*2*0.75                1                0.5                1.5                0.20                1.6                15.5
                3*2*0.75                2                0.6                1.5                0.20                1.6                15.2
                3*2*1.0                1                0.5                1.5                0.20                1.6                16.3
                3*2*1.0                2                0.6                1.5                0.20                1.6                14.5
                3*2*1.5                1                0.5                1.5                0.20                1.6                15.0
                3*2*1.5                2                0.6                1.5                0.20                1.6                15.2
                4*2*0.75                1                0.5                1.5                0.20                1.6                16.3
                4*2*0.75                2                0.6                1.5                0.20                1.6                16.0
                4*2*1.0                1                0.5                1.5                0.20                1.6                17.2
                4*2*1.0                2                0.6                1.5                0.20                1.6                15.0
                4*2*1.5                1                0.5                1.5                0.20                1.6                15.5
                4*2*1.5                2                0.6                1.5                0.20                1.6                15.6
                5*2*0.75                1                0.5                1.5                0.20                1.6                17.0
                5*2*0.75                2                0.5                1.5                0.20                1.6                16.7


                規格                導體種類                絕緣標稱厚度mm                內護套標稱厚度mm                編織單線直徑 mm                外護套標稱厚度mm                電纜外徑≤mm
                5*2*1.0                2                0.5                1.5                0.20                0.20                17.8
                5*2*1.0                1                0.6                1.5                0.15                0.20                19.4
                5*2*1.5                2                0.5                1.5                0.15                0.20                18.8
                5*2*1.5                1                0.6                1.5                0.15                0.20                22.0
                7*2*0.75                2                0.5                1.5                0.20                0.20                18.0
                7*2*0.75                1                0.6                1.5                0.20                0.20                18.8
                7*2*1.0                2                0.5                1.5                0.20                0.20                19.0
                7*2*1.0                1                0.6                1.5                0.20                0.20                21.5
                7*2*1.5                2                0.5                1.5                0.20                0.20                21.4
                7*2*1.5                2                0.6                1.5                0.20                0.20                23.5
                10*2*0.75                1                0.5                1.5                0.20                0.20                23.0
                10*2*0.75                2                0.6                1.5                0.20                0.20                23.8
                10*2*1.0                1                0.5                1.5                0.20                0.20                24.0
                10*2*1.0                2                0.6                1.5                0.20                0.20                26.8
                10*2*1.5                1                0.5                1.5                0.20                0.20                25.5
                10*2*1.5                2                0.6                1.5                0.20                0.20                28.2


表四MHYVRP型煤礦用聚氯乙烯絕緣氯乙烯絕緣氯乙烯護套軟信電纜

                規格                導體種類                絕緣標稱厚度mm                內護套標稱厚度mm                編織單線直徑mm                外護套標稱厚度mm                電纜外徑≤mm
                1*2*0.75                6                0.5                1.5                0.15                1.6                12.1
                1*2*1.0                5                0.6                1.5                0.15                1.6                13.0
                1*2*1.5                5                0.6                1.5                0.15                1.6                13.5
                1*3*0.75                6                0.5                1.5                0.15                2.0                12.5
                1*3*1.0                5                0.6                1.5                0.15                1.6                13.3
                1*3*1.5                5                0.5                1.5                0.15                1.6                14.0
                1*4*0.75                6                0.6                1.5                0.15                1.6                13.0
                1*4*1.0                5                0.6                1.5                0.15                1.6                14.0
                1*4*1.5                5                0.5                1.5                0.20                1.6                15.0
                1*5*0.75                6                0.6                1.5                0.15                1.6                13.8
                1*5*1.0                5                0.6                1.5                0.20                1.6                15.0
                1*5*1.5                5                0.6                1.5                0.20                1.6                16.0
                1*7*0.75                6                0.5                1.5                0.20                1.6                14.6
                1*7*1.0                5                0.6                1.5                0.15                1.6                15.8


                規格                導體種類                絕緣標稱厚度mm                內護套標稱厚度mm                編織單線直徑mm                外護套標稱厚度mm                電纜外徑≤mm
                1*7*1.5                5                0.6                1.5                0.20                1.6                16.8
                2*2*0.75                6                0.5                1.5                0.20                1.6                15.2
                2*2*1.0                5                0.6                1.5                0.20                1.6                16.5
                2*2*1.5                5                0.6                1.5                0.20                2.0                17.5
                3*2*1.0                6                0.5                1.5                0.20                1.6                15.6
                3*2*1.5                5                0.6                1.5                0.20                1.6                17.0
                3*2*0.75                6                0.6                1.5                0.20                1.6                18.2
                4*2*1.0                5                0.5                1.5                0.20                1.6                16.5
                4*2*1.5                5                0.6                1.5                0.20                1.6                18.0
                4*2*0.75                5                0.6                1.5                0.15                1.6                19.5
                5*2*1.0                5                0.5                1.5                0.20                1.6                17.6
                5*2*1.5                5                0.6                1.5                0.20                1.6                19.0
                5*2*0.75                5                0.6                1.5                0.20                2.0                21.5
                7 2 0.75                6                0.5                1.5                0.20                1.6                18.4
                7*2*1.0                5                0.6                1.5                0.20                2.0                22.4
                7*2*1.5                5                0.6                1.5                0.20                2.0                23.2
                10*2*0.75                6                0.5                1.5                0.20                2.0                23.4
                10*2*1.0                5                0.6                1.5                0.20                2.0                26.0
                10*2*1.5                5                0.6                1.5                0.20                2.0                28.0


表5MHYBV型煤礦用聚氯乙烯絕緣氯乙烯絕緣氯乙烯護套軟信電纜

                規格                導體種類                絕緣標稱厚度mm                內護套標稱厚度mm                編織單線直徑mm                外護套標稱厚度mm                電纜外徑≤mm
                1*2*0.75                1                0.5                1.5                0.25~0.30                1.6                11.8
                1*2*0.75                2                0.5                1.5                0.25~0.30                1.6                12.7
                1*2*0.75                6                0.5                1.5                0.25~0.30                1.6                12.7
                1*2*1.0                1                0.5                1.5                0.25~0.30                1.6                12.7
                1*2*1.0                2                0.6                1.5                0.25~0.30                1.6                13.4
                1*2*1.0                5                0.6                1.5                0.25~0.30                1.6                13.5
                1*2*1.5                1                0.5                1.5                0.25~0.30                1.6                13.2
                1*2*1.5                2                0.6                1.5                0.25~0.30                1.6                14.0
                1*2*1.5                5                0.6                1.5                0.25~0.30                1.6                14.2
                1*2*0.75                1                0.5                1.5                0.25~0.30                1.6                12.7


                規格                導體種類                絕緣標稱厚度mm                內護套標稱厚度mm                編織單線直徑mm                外護套標稱厚度mm                電纜外徑≤mm
                1*3*0.75                2                0.5                1.5                0.25~0.30                1.6                13.0
                1*3*0.75                6                0.5                1.5                0.25~0.30                1.6                13.1
                1*3*1.0                1                0.5                1.5                0.25~0.30                1.6                13.0
                1*3*1.0                2                0.6                1.5                0.25~0.30                1.6                13.8
                1*3*1.0                5                0.6                1.5                0.25~0.30                1.6                14.0
                1*3*1.5                1                0.5                1.5                0.25~0.30                1.6                13.6
                1*4*1.5                2                0.6                1.5                0.25~0.30                1.6                14.4
                1*4*0.75                5                0.5                1.5                0.25~0.30                1.6                14.6
                1*4*0.75                1                0.6                1.5                0.25~0.30                1.6                13.2
                1*4*1.0                2                0.5                1.5                0.25~0.30                1.6                13.5
                1*4*1.0                5                0.6                1.5                0.25~0.30                1.6                13.7
                1*4*1.5                1                0.5                1.5                0.25~0.30                1.6                13.6
                1*4*1.5                2                0.6                1.5                0.25~0.30                1.6                14.5
                1*5*0.75                6                0.5                1.5                0.25~0.30                1.6                14.6
                1*5*0.75                1                0.6                1.5                0.25~0.30                1.6                14.2
                1*5*1.0                2                0.5                1.5                0.25~0.30                1.6                15.1
                1*5*1.0                5                0.6                1.5                0.25~0.30                1.6                15.3
                1*5*1.5                1                0.5                1.5                0.25~0.30                1.6                13.8
                1*5*1.5                2                0.6                1.5                0.25~0.30                1.6                14.2
                1*5*1.5                5                0.6                1.5                0.25~0.30                1.6                16.2
                1*6*0.75                1                0.5                1.5                0.25~0.30                1.6                14.4
                1*6*0.75                2                0.5                1.5                0.25~0.30                1.6                14.8
                1*6*0.75                6                0.5                1.5                0.25~0.30                1.6                15.0
                1*6*1.0                1                0.5                1.5                0.25~0.30                1.6                14.9
                1*6*1.0                2                0.6                1.5                0.25~0.30                1.6                15.9
                1*6*1.0                5                0.6                1.5                0.25~0.30                1.6                16.1
                1*6*1.5                1                0.5                1.5                0.25~0.30                1.6                15.6


                規格                導體種類                絕緣標稱厚度mm                內護套標稱厚度mm                編織單線直徑mm                外護套標稱厚度mm                電纜外徑≤mm
                1*6*1.5                2                0.6                1.5                0.25~0.30
                1.6                16.7
                1*6*1.5                5                0.6                1.5                0.25~0.30                1.6                17.0
                1*7*0.75                1                0.5                1.5                0.25~0.30                1.6                14.4
                1*7*0.75                2                0.5                1.5                0.25~0.30                1.6                14.8
                1*7*0.75                6                0.5                1.5                0.25~0.30                1.6                15.0
                1*7*1.0                1                0.5                1.5                0.25~0.30                1.6                14.9
                1*7*1.0                2                0.5                1.5                0.25~0.30                1.6                15.9
                1*7*1.0                5                0.5                1.5                0.25~0.30                1.6                16.1
                1*7*1.5                1                0.5                1.5                0.25~0.30                1.6                15.6
                1*7*1.5                2                0.6                1.5                0.25~0.30                1.6                16.7
                1*7*1.5                5                0.6                1.5                0.25~0.30                1.6                17.0
                2*2*0.75                1                0.5                1.5                0.25~0.30                1.6                15.0
                2*2*0.75                2                0.5                1.5                0.25~0.30                1.6                15.4
                2*2*0.75                5                0.5                1.5                0.25~0.30                1.6                15.6
                2*2*1.0                1                0.5                1.5                0.25~0.30                1.6                15.2
                2*2*1.0                2                0.5                1.5                0.25~0.30                1.6                16.7
                2*2*1.0                5                0.6                1.5                0.25~0.30                1.6                16.8
                2*2*1.0                1                0.6                1.5                0.25~0.30                1.6                16.3
                2*2*1.5                2                0.5                1.5                0.25~0.30                1.6                17.6
                2*2*1.5                2                0.6                1.5                0.25~0.30                1.6                18.0
                2*2*1.5                5                0.6                1.5                0.25~0.30                1.6                15.5
                3*2*0.75                1                0.5                1.5                0.25~0.30                1.6                16.0
                3*2*0.75                6                0.5                1.5                0.25~0.30                1.6                16.2
                3*2*1.0                1                0.5                1.5                0.25~0.30                1.6                16.0
                3*2*1.0                2                0.6                1.5                0.25~0.30                1.6                17.3
                3*2*1.0                5                0.6                1.5                0.25~0.30                1.6                17.5
                3*2*1.5                1                0.5                1.5                0.25~0.30                1.6                17.0
                3*2*1.5                2                0.6                1.5                0.25~0.30                1.6                18.3
                3*2*1.5                5                0.6                1.5                0.25~0.30                1.6                18.6
                4*2*0.75                1                0.5                1.5                0.25~0.30                1.6                16.3
                4*2*0.75                2                0.5                1.5                0.25~0.30                1.6                17.0
                4*2*0.75                6                0.5                1.5                0.25~0.30                1.6                17.0
                4*2*1.0
                1                0.5                1.5                0.25~0.30                1.6                17.0


                Model                Concudtor type                Insulation thickness mm                Inner jacket thickness                Woven wire diameter                Nominal sheath
thickness mm		                Outer diameter of cable≤mm
                4*2*1.0                2                0.6                1.5                0.25~0.30
                1.6                18.4
                4*2*1.0                5                0.6                1.5                0.25~0.30                1.6                18.6
                4*2*1.5                1                0.5                1.5                0.25~0.30                1.6                18.0
                4*2*1.5                2                0.5                1.5                0.25~0.30                1.6                19.5
                4*2*1.5                6                0.5                1.5                0.25~0.30                1.6                20.0
                5*2*0.75                1                0.5                1.5                0.25~0.30                1.6                17.3
                5*2*0.75                2                0.5                1.5                0.25~0.30                1.6                18.0
                5*2*0.75                5                0.5                1.5                0.25~0.30                1.6                18.2
                5*2*1.0                1                0.5                1.5                0.25~0.30                1.6                18.0
                5*2*1.0                2                0.6                1.5                0.25~0.30                1.6                19.6
                5*2*1.0                5                0.6                1.5                0.25~0.30                1.6                19.8
                5*2*1.5                1                0.5                1.5                0.25~0.30                1.6                19.2
                5*2*1.5                2                0.5                1.5                0.25~0.30                1.6                22.6
                5*2*1.5                5                0.5                1.5                0.25~0.30                2.0                23.0
                7*2*0.75                1                0.5                1.5                0.25~0.30                2.0                18.3
                7*2*0.75                2                0.5                1.5                0.25~0.30                1.6                19.0
                7*2*0.75                5                0.6                1.5                0.25~0.30                1.6                19.2
                7*2*1.0                1                0.6                1.5                0.25~0.30                1.6                19.1
                7*2*1.0                2                0.5                1.5                0.25~0.30                1.6                22.7
                7*2*1.0                2                0.6                1.5                0.25~0.30                2.0                23.0
                7*2*1.5                5                0.6                1.5                0.25~0.30                2.0                22.0
                7*2*1.5                1                0.5                1.5                0.25~0.30                2.0                24.0
                7*2*1.5                6                0.5                1.5                0.25~0.30                2.0                24.5
                10*2*0.75                1                0.5                1.5                0.25~0.30                2.0                23.5
                10*2*0.75                2                0.6                1.5                0.25~0.30                2.0                24.2
                10*2*0.75                5                0.6                1.5                0.25~0.30                2.0                24.5
                10*2*1.0                1                0.5                1.5                0.25~0.30                2.0                24.3
                10*2*1.0                2                0.6                1.5                0.25~0.30                2.0                26.8
                10*2*1.0                5                0.6                1.5                0.25~0.30                2.0                27.0
                10*2*1.5                1                0.5                1.5                0.25~0.30                2.0                26.0
                10*2*1.5                2                0.5                1.5                0.25~0.30                2.0                28.5
                10*2*1.5                5                0.5                1.5                0.25~0.30                2.0                29.2


表6MHY32型煤礦用用聚氯乙烯絕緣氯乙烯絕緣氯乙烯護套軟信電纜

                規格                導體種類                絕緣標稱厚度mm                內護套標稱厚度mm                編織單線直徑mm                外護套標稱厚度mm                電纜外徑≤mm
                1*6*1.5                2                0.6                1.5                0.25~0.30
                1.6                16.7
                1*6*1.5                5                0.6                1.5                0.25~0.30                1.6                17.0
                1*7*0.75                1                0.5                1.5                0.25~0.30                1.6                14.4
                1*7*0.75                2                0.5                1.5                0.25~0.30                1.6                14.8
                1*7*0.75                6                0.5                1.5                0.25~0.30                1.6                15.0
                1*7*1.0                1                0.5                1.5                0.25~0.30                1.6                14.9
                1*7*1.0                2                0.5                1.5                0.25~0.30                1.6                15.9
                1*7*1.0                5                0.5                1.5                0.25~0.30                1.6                16.1
                1*7*1.5                1                0.5                1.5                0.25~0.30                1.6                15.6
                1*7*1.5                2                0.6                1.5                0.25~0.30                1.6                16.7
                1*7*1.5                5                0.6                1.5                0.25~0.30                1.6                17.0
                2*2*0.75                1                0.5                1.5                0.25~0.30                1.6                15.0
                2*2*0.75                2                0.5                1.5                0.25~0.30                1.6                15.4
                2*2*0.75                5                0.5                1.5                0.25~0.30                1.6                15.6
                2*2*1.0                1                0.5                1.5                0.25~0.30                1.6                15.2
                2*2*1.0                2                0.5                1.5                0.25~0.30                1.6                16.7
                2*2*1.0                5                0.6                1.5                0.25~0.30                1.6                16.8
                2*2*1.0                1                0.6                1.5                0.25~0.30                1.6                16.3
                2*2*1.5                2                0.5                1.5                0.25~0.30                1.6                17.6
                2*2*1.5                2                0.6                1.5                0.25~0.30                1.6                18.0
                2*2*1.5                5                0.6                1.5                0.25~0.30                1.6                15.5
                3*2*0.75                1                0.5                1.5                0.25~0.30                1.6                16.0
                3*2*0.75                6                0.5                1.5                0.25~0.30                1.6                16.2
                3*2*1.0                1                0.5                1.5                0.25~0.30                1.6                16.0
                3*2*1.0                2                0.6                1.5                0.25~0.30                1.6                17.3
                3*2*1.0                5                0.6                1.5                0.25~0.30                1.6                17.5
                3*2*1.5                1                0.5                1.5                0.25~0.30                1.6                17.0
                3*2*1.5                2                0.6                1.5                0.25~0.30                1.6                18.3
                3*2*1.5                5                0.6                1.5                0.25~0.30                1.6                18.6
                4*2*0.75                1                0.5                1.5                0.25~0.30                1.6                16.3
                4*2*0.75                2                0.5                1.5                0.25~0.30                1.6                17.0
                4*2*0.75                6                0.5                1.5                0.25~0.30                1.6                17.0
                4*2*1.0
                1                0.5                1.5                0.25~0.30                1.6                17.0


                Model                Concudtor type                Insulation thickness mm                Inner jacket thickness                Woven wire diameter                Nominal sheath
thickness mm		                Outer diameter of cable≤mm
                4*2*1.5                2                0.6                1.5                1.0                2.0                22.0
                5*2*0.75                1                0.5                1.5                1.0                2.0                18.4
                5*2*0.75                2                0.5                1.5                1.0                2.0                19.1
                5*2*1.0                1                0.5                1.5                1.0                2.0                19.2
                5*2*1.0                2                0.6                1.5                1.0                2.0                22.0
                5*2*1.5                1                0.5                1.5                1.0                2.0                21.7
                5*2*1.5                2                0.6                1.5                1.0                2.0                23.3
                7*2*0.75                1                0.5                1.5                1.0                2.0                19.8
                7*2*0.75                2                0.5                1.5                1.0                2.0                21.5
                7*2*1.0                1                0.5                1.5                1.0                2.0                21.6
                7*2*1.0                2                0.6                1.5                1.0                2.0                23.4
                7*2*1.5                1                0.5                1.5                1.2                2.2                22.8
                7*2*1.5                2                0.6                1.5                1.2                2.2                25.0
                10*2*0.75                1                0.5                1.5                1.2                2.2                24.5
                10*2*0.75                2                0.5                1.5                1.2                2.2                25.8
                10*2*1.0                1                0.5                1.5                1.2                2.2                26.0
                10*2*1.0                2                0.6                1.5                1.5                2.5                29.5
                10*2*1.5                1                0.5                1.5                1.5                2.5                28.8
                10*2*1.5                2                0.6                1.5                1.5                2.5                31.3
                19*2*0.75                1                0.5                1.5                1.5                2.5                29.3
                19*2*0.75                2                0.5                1.5                1.5                2.5                30.5
                19*2*1.0                1                0.5                1.5                1.5                2.5                30.6
                19*2*1.0                2                0.6                1.5                1.5                2.5                32.6
                19*2*1.5                1                0.5                1.5                1.5                2.5                32.7
                19*2*1.5                2                0.6                1.5                1.5                2.5                35.8



六、電纜主要技術性能
1導體直流電阻及固有衰減

                標稱截面                導體結構                                 20℃導體直流電阻                固有衰減（800Hz)（≤dB/km ）
                種類                根數/單線標稱直徑≤Ω/km                                 1.2
                2                7/0.30                36.0
                0.75                1                1/0.97                24.5
                2                7/0.37                24.5
                6                42/0.15                26.0
                1.0                1                1/1.13                18.1
                2                7/0.43                18.1
                5                32/0.20                19.5
                1.5                1                1/1.38                12.1
                2                7/0.52                12.1
                5                48/0.20                13.3


2、電纜其它主要技術性能

                型號                MHYV MHYVR MHYVRP
MHYVP MHYBV MHY32
                +20℃線芯導體直線電阻                見上表
                電纜固有                見上表
                +20℃絕緣電阻                5000
                Imin工頻交流電壓試驗                1500V不極穿（50Hz）
                電纜工作電容                0.06(800Hz)
                遠端串音衰減                70(800Hz)
                電感                800(800Hz)
                工作對直流電阻差DC                2


3、阻燃性能
電纜達到MT386-1995種規定的單根垂直燃燒成束燃燒試驗要求

聯系我們

地 址：浙江省樂清市經濟開發區經五路268號
全國統一客服熱線：400-0700-118　　電 話：0577-62056161
阿里巴巴網址：zghongqidianlan.1688.com
浙ICP備19034639號-1@2013-2018 ? 中國·紅旗集團 版權所有

  • 進入公司網站

  • 進入阿里巴巴

@2013-2018 ? 中國·紅旗集團 版權所有

主站蜘蛛池模板： 少妇被又大又粗又爽毛片久久黑人 | 欧美精品国产一区二区 | 一本久道中文字幕精品亚洲嫩 | 亚洲精品入口 | 色偷偷超碰 | 自拍偷在线精品自拍偷99九色 | 污片视频在线观看 | 亚州中文字幕 | 国产一区三区三区 | 亚洲国产一区二区a毛片日本 | 欧美黄色一级免费 | 亚洲日韩爆乳中文字幕欧美 | 国产成人精品福利网站人 | 亚洲无人区码二码三码区别 | 天天做天天爱夜夜爽毛片L 精品成品国色天香卡一卡二卡三 | 强辱丰满人妻hd中文字幕 | 国产一级毛片高清 | 69视频黄色 | 天天爱天天射天天干 | 一区不卡视频 | 成人免费大片黄在线播放 | 99在线国内在线视频22 | 国产?清av在线一区二区三区 | 欧美三日本三级少妇三99大粗 | 色综合中文字幕 | 亚洲aⅴ天堂av天堂无码 | 亚洲AV无码乱码A片无码 | 久久无色| 午夜激情免费看 | 亚洲日本无码一区二区三区四区卡 | 亚洲天堂影院在线观看 | 自拍视频在线看 | 啪啪免费网 | 久久第一区| 99热久久久久久久久久久174 | 久久影视电视剧 | 色窝婷婷 | 强辱丰满人妻hd中文字幕 | 欧美国产一级 | 91福利一区| 日韩高清在线 |
